锻钢波纹管闸阀

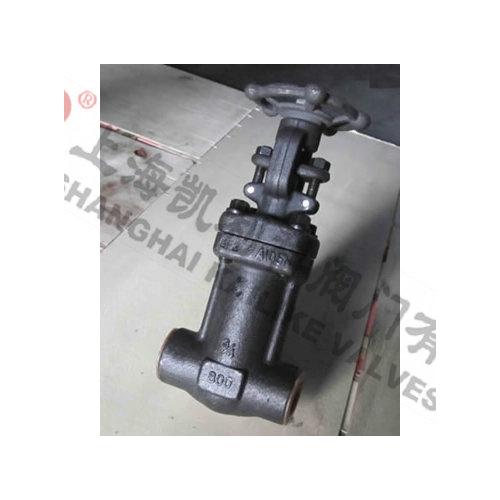

锻钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。

产品名称：	锻钢波纹管闸阀	产品型号：	WZ11Y、WZ61Y、WZ41Y
公称通径：	DN15～DN50	密封结构：	波纹管
公称压力：	150LB-900LB	连接方式：	法兰
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、锻不锈、A105、A182、F304、F316	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体类	生产厂家：	上海凯利科阀门有限公司

产品说明

锻钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。启标波纹管闸阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

应用规范

设计制造	BS5352；MSS-SP-177
承插口尺寸	ANSIB16.11;JB/T1751
螺纹端尺寸	ANSIB1.20.1;JB/T7306
对焊端尺寸	ANSIB16.25;JB/T12224
法兰端尺寸	ANSIB16.5;JB79

主要零件材料

序号	零件名称	A105/F6a	A105/F6aHFS	A105/F6aHF	F304(L)/304(L)	F316(L)/316(L)
1	阀体	A105	A105	A105	F304	F316(L)
2	阀座	410	410HF	410HF	304(L)	316(L)
3	阀板	F6a	F6a	F6HF	F304(L)	F316(L)
4	阀杆	410	410	410	304(L)	F316(L)
5	垫片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	阀盖	A105	A105	A105	F304(L)	F316(L)
7	螺栓	B7	B7	B7	B8	B8
8	销	410	410	410	304	304
9	填料压盖	410	410	410	304	316
10	活节螺栓	b7	b7	b7	B8(M)	B8(M)
11	填料压板	A105	A105	A105	F304	F304
12	六角螺母	2H	2H	2H	8(M)	8(M)
13	阀杆螺母	410	410	410	410	410
14	锁紧螺母	2H	2H	2H	2H	2H
15	铭牌	AL	AL	AL	AL	AL
16	手轮	A197	A197	A197	A197	A197
17	润滑垫片	410	410	410	410	410
18	填料	石墨	石墨	石墨	石墨	石墨
20	垫片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
28	波纹管	F321	F321	F321	F316L	F316L

外形结构图

主要外形尺寸

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H（开）		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
