产品简介
Z11H内螺纹闸阀适用温度范围： -20-232-350℃ ● 公称压力： 2.5Mpa ● 适用介质：水、油、气及某些腐蚀性液体（ W.O.G ） ● 螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
详细信息

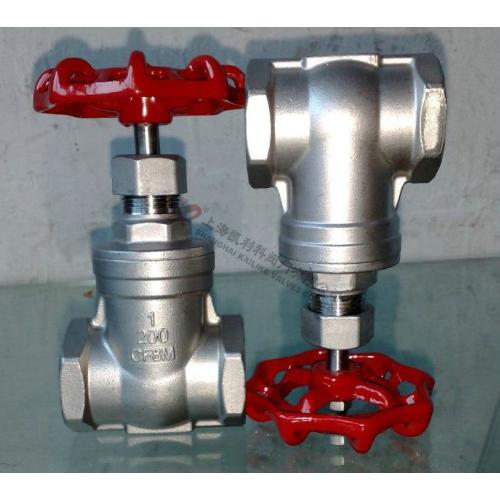

Z11H内螺纹闸阀
Z11H内螺纹闸阀适用温度范围： -20-232-350℃ ● 公称压力： 2.5Mpa ● 适用介质：水、油、气及某些腐蚀性液体（ W.O.G ） ● 螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
| 产品名称： |
内螺纹闸阀 |
产品型号： |
Z11H |
| 公称通径： |
DN15～DN50 |
结构形式： |
闸板式 |
| 公称压力： |
1.6Mpa～6.4Mpa |
连接方式： |
内螺纹 |
| 适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动 |
| 阀体材质： |
WCB、铸钢、碳钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
| 适用介质： |
水、油、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z11H内螺纹闸阀适用温度范围： -20-232-350℃ ● 公称压力： 2.5Mpa ● 适用介质：水、油、气及某些腐蚀性液体（ W.O.G ） ● 螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料
| 序号 |
零件名称 |
材质 |
| 1 |
阀体 |
不锈钢 CF8M/CF8 |
| 2 |
闸板 |
不锈钢 CF8M/CF8 |
| 3 |
阀杆 |
不锈钢 SS316/SS304 |
| 4 |
阀盖 |
不锈钢 CF8M/CF8 |
| 5 |
填料 |
聚四氟乙烯 |
| 6 |
止推垫片 |
不锈钢 SS304 |
| 7 |
阀杆架 |
不锈钢 SS316/SS304 |
| 8 |
填料 |
聚四氟乙烯 |
| 9 |
螺母 |
不锈钢 SS304 |
| 10 |
填料压盖螺母 |
不锈钢 SS316/SS304 |
| 11 |
手轮 |
铝合金 |
| 12 |
铭牌 |
铝 |
| 13 |
手轮垫片 |
不锈钢 SS304 |
| 14 |
手轮螺母 |
不锈钢 SS304 |
外形结构图
主要外形尺寸
| 口经 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
| A |
15 |
20 |
25 |
32 |
38 |
50 |
| H |
90 |
97 |
108 |
120 |
146 |
163 |
| L |
55 |
60 |
65 |
75 |
85 |
95 |
| D |
70 |
70 |
80 |
80 |
90 |
100 |
声明：【Z11H内螺纹闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z11H内螺纹闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在***短的时间内为您解答！ |
