[促销] 驱动电源ic(TOP249YN)

TOP249YN的详细介绍:

      TOPSwitch-GX 是一款集成式开关电源芯片，能将控制引脚输入电流转化为高压功率M O S F E T 开关输出的占空比。在正常工作情况下，功率M O S F E T 的占空比随控制引脚电流的增加而线性减少TOPSwitch-GX 除了象三端TOPSwitch 一样，具有高压 启动、逐周期电流限制、环路补偿电路、自动重启动、热 关断等特性，还综合了多项能降低系统成本、提高电源性能和设计灵活性的附加功能。此外，TOPSwitch-GX  采用了专利高压C M O S 技术，能以高性价比将高压功率MOSFET和所有低压控制电路集成到一片集成电路中。TOPSwitch-GX增加了频率、线电压检测和外部电流限制 （仅限Y 、R 或F 封装）引脚或一个多功能引脚（P 或G 封装），以实现一些新的功能。将如上引脚与源极引脚连接时，TOPSwitch-GX以类似 TOPSwitch的三端模式工作，在此种模式下，TOPSwitch-GX 仍能实现如下多项功能而无需其他外围元件：
1. 完全集成的1 0   m s 软启动，限制启动时的峰值电流和电压，显著降低或消除大多数应用中的输出过冲。
2.DCMAX可达78%，允许使用更小的输入存储电容，所需输入电压更低或具备更大输出功率能力。
3.轻载时频率降低，降低开关损耗，保持多路输出电源中良好的交叉稳压精度。
4.采用较高的132kHz开关频率，可减少变压器尺寸，并对EMI没有显著影响。
5.频率调制功能可降低EMI。
6.迟滞过热关断功能确保器件在发生热故障时自动恢复。滞后时间较长可防止电路板过热。
7.采用缺省引脚及引线的封装，可提供更大的漏极爬电距离。
8.***容差更小，降低温度变化对开关频率、电流限制及PWM增益的影响。

公司主营品牌：POWER（美国PI），grenergy（台湾绿达），BCD，UTC，NXP。

只做原装正品，假一赔十

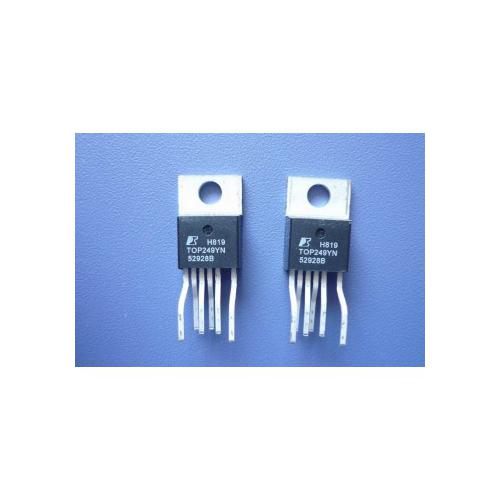

TOP249YN:

制造商:Power Integrations

封装：to-220-7     管装（50/管）

功率：  250w

电压 - 击穿：700V

电源电流：2.2mA

开关频率：132  kHz

输出电压：12 V

频率范围：66kHz ~ 132kHz

工作温度：-40°C ~ 150°C
