设计方案：
　　该公司员工每日洗澡所产生的洗浴废水约25 m3，根据该公司特点，我们对该洗浴废水进行处理后用于洗车。上海万森为此设计了EPT-7204洗浴水回用系统，使得本来外排的洗浴废水给予充分利用，处理后的出水颜色透明，没有任何臭味，完全符合生活杂用水中洗车水的要求。

工艺流程：
（1）格栅井
　　原水从生活污水系统汇入格栅井，将大部分生活废弃物隔除后进入沉淀池。
（2）沉淀池
　　原水进入沉淀池后，部分小颗粒悬浮物通过相互碰撞逐渐的自由沉降在池底，原水通过类似于溢流的方式进入下一道工序。
（3）过渡池
　　原水进入过渡池以待下部处理。过渡池池内安装一台循环泵，通过空压机与中水生物过滤反应器相连，在过渡池池内形成一个循环系统。循环泵运行以定时装置控制。
（4）中水生物过滤反应器（EPT—7200系列之7204）
　　本案采用两台型号为SH1100的万森牌砂缸，其中一台为生物过滤砂缸，一台为介质过滤砂缸。处理水量为4T/h，间歇运行。过渡水池的污水经过EPT—7204时，其高效生物处理器能对水中的有机物质进行分解，其高效砂缸过滤器能对水中的悬浮物进行截留，截留后由PLC中央控制器进行智能自动反冲洗，反冲洗的污物进入沉淀池。

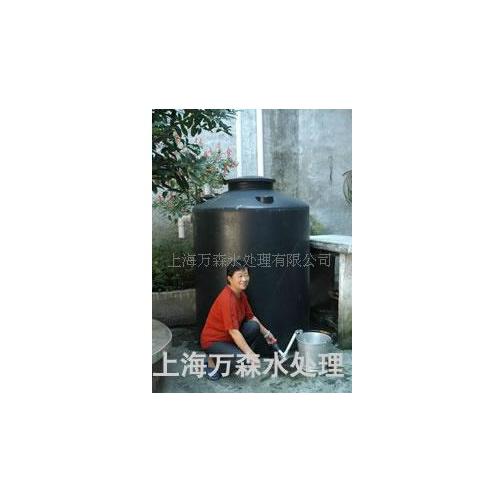

　　经过EPT—7204处理后的水，清澈透明，达到中水洗车水标准，处理好的水进入储水箱待用。
（5）清水经清水泵由储水箱输送至用水点，输送泵的启闭以气压罐控制。
（6）运行控制

　　系统通过各浮球液位开关及气压罐控制整个系统的自动运行。系统经过一段时间的运行后，由于污物不断在砂层上积蓄，运行压力不断上升，当阻力达到一定值时（以进出口压差增加0.02—0.03MPa为准），出水减少，此时需要PLC中央控制器对砂缸进行智能自动反冲洗。本产品实行全自动电脑控制，完全实现了自动化、智能化。
