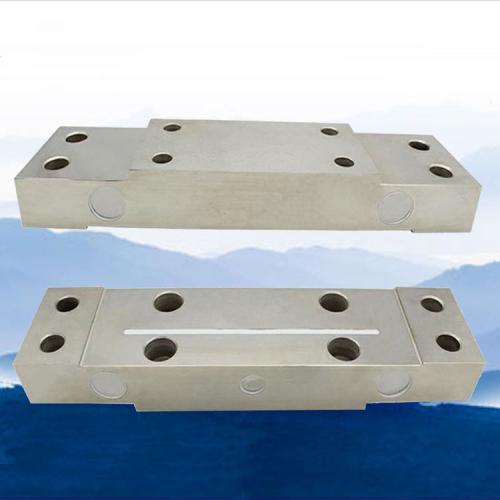

HZ-ZC荷重传感器使用说明书
特点与用途：HZ-ZC轴承座荷重传感器安装使用方便。平板式外形使受力状态稳定，横向干扰好，可获得较高的测量精度
产品结构示意图：
技术参数：
|
参数
|
单位
|
技术指标
|
|
灵敏度
|
mV/V
|
2.0±0.01
|
|
非线性
|
≤ %F·S
|
±0.05
|
|
滞后
|
≤ %F·S
|
±0.05
|
|
重复性
|
≤ %F·S
|
±0.03
|
|
蠕变
|
≤ %F·S / 30min
|
±0.03
|
|
零点输出
|
≤ %F·S
|
±1
|
|
零点温度系数
|
≤ %F·S / 10℃
|
±0.02
|
|
灵敏度温度系数
|
≤ %F·S / 10℃
|
±0.02
|
|
工作温度范围
|
℃
|
-20℃ ~ +80 ℃
|
|
输入电阻
|
Ω
|
380±2Ω
|
|
输出电阻
|
Ω
|
350±2Ω
|
|
安全过载
|
%F·S
|
150%F·S
|
|
绝缘电阻
|
MΩ
|
≥5000 MΩ（50 VDC）
|
|
推荐激励电压
|
V
|
10V ~ 15V
|
变送器是将荷重传感器产生的毫伏信号转换成抗干扰能力强、传输距离远的4-20mA电流信号的转换、输出设备。
变送器与荷重传感器与仪表的联接
|
荷重传感器（四芯）
|
3-S+
|
4-S-
|
1-V+
|
2-V-
|
|
变送器（尾线线色）
|
兰
|
绿
|
红
|
黑
|
|
仪表接线端子
|
+24V
|
R0
|
|
|
|
变送器（尾线线色）
|
棕
|
绿
|
|
|
供应商参考报价：￥200
