[新品] 电缆接地箱(AZ-JD)

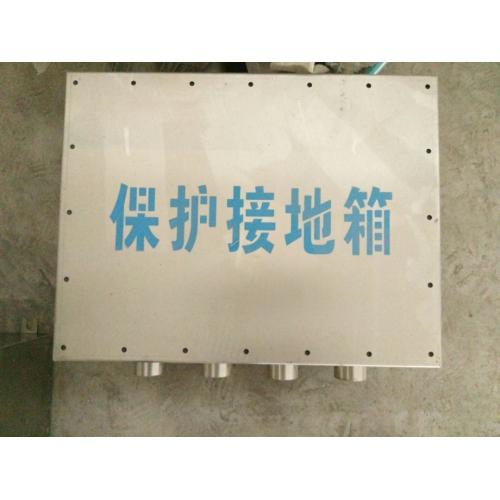

AZ-JD电缆接地箱

一、概述

AZ-JD系列电缆接地箱是保定奥卓电气设备制造有限公司为限制电力电缆金属护层上的感应电压和故障过电压，避免在护层中形成环流而研发生产的。可广泛应用于单芯电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害。电缆接地箱安装在电缆金属护层与地之间，如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处用AZ-JHJD电缆交叉互联接地箱接地。AZ-JD系列电缆接地箱包括AZ-ZJJD电缆护层直接接地箱、AZ-BHJD电缆护层保护接地箱和AZ-JHJD电缆护层交叉互联接地箱等几种形式。接地箱均采用密封设计，安装使用简便，外型小巧美观。目前，AZ-JD系列电缆接地箱已广泛应用于全国电力、铁路系统，并取得了良好的运行经验。

二、型号说明及功能特点

2、功能特点

AZ-JD系列电缆接地箱连接于电缆护层与地之间。

电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。

电缆护层保护接地箱和电缆护层交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。

保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。
