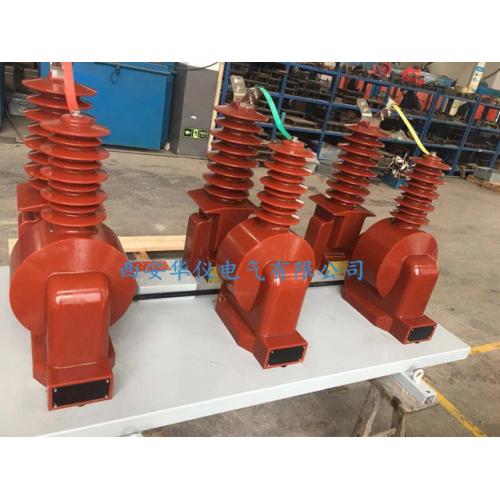

35kv干式高压计量箱(JLSZY-35)

35kv干式高压计量箱

介绍

JLSZY-35干式高压计量箱，简称组合互感器适用于额定频率50HZ,额定电压35KV的户外交流电力系统中，作有功、无功电能计量，适用于域网、农 网户外变电站,也可用于工业企业各种变压器配电所等。

结构

组合互感器实际上就是电压互感器和电流互感器的组合，用于计量企业电能收费用。

一个电压互感器和一个电流互感器的组合，用于测量单相功率；两个电压互感器和两个电流互感器的组合，用于在三相三线制中按两瓦计法测量三相功率；也可以是三个电压互感器和三个电流互感器的组合，用于三相电测量。

接变压器时，组合时互感器电压端子与变压器输出并联，变压器电流线穿过组合式互感器。

组合式互感器在高压电网中一般其电能计量作用。

组合式互感器与电压互感器及电流互感器一样，二次输出可以接负载，但是，负载一般不宜超过互感器标称的额定负荷。

技术参数：  35kv干式高压计量箱

1、额定电压：35kV；

2、准确等级：0.2S、0.2、0.5S、0.5；

3、额定电压比：35000／100V；

4、额定一次电流：5~800A；

5、额定二次电流：5A或1A； 6、额定容量：电压部分：0.2级，20~40VA；

7、电流部分：0.2S级、0.2级，15～20VA；

作用

电能计量不但是电力市场交易和营销的基本技术支撑和基础数据来源,同时也是生产技术单位对设备是否经济运行进行判别的基础数据来源,通过准确的计量核算,可以分析在用的电力变压器等电网设备的损耗是否超过允许值,对高损耗电网设备进行处理或更换,降低企业的单位能耗. 1．科学先进的电能计量工具为节能改造提供了准确 的数据.电压、频率、有功、无功等主要数据的直接来源就是电能计量器具.计量器具的准确度、技术程度将直接影响数据的产生和分析应用.供电企业要加大投入,更新能源计量器具和进行技术创新,及时获得准确、系统的计量数据.

2．电能计量数据分析为节能改造提供了科学依据.要不断加强数据分析,向计量管理要效益.通过对运行中的电网设备实施节能监测,依据准确的计量数据进行研究分析和评价,发现存在的问题,实现有的放矢地对电网设备进行节能技术改造、运行方式调整等,有效提高电能利用率,减少电能损耗,提高电网经济运行水平

运输及安装需求

　　1、运输过程中主体、表箱不得翻转倾斜，并要采取防震措施，起吊时必须勾水平起吊。

　　2、在投入运行前应检查互感器，核对操作元件的额定电压，额定电流与实际情况是否相符。

　　3、产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。

35kv干式高压计量箱
