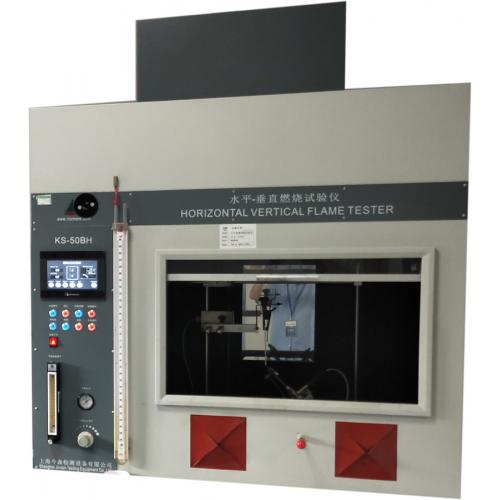

[促销] 水平垂直燃烧试验仪(KS-50B)

控制方式

采用目前***先进的PLC控制，做到智能化控制方式

显示方式

真彩色液晶显示（标配7寸威纶16：9触摸屏），可做到客户的人性化操作界面的升级

试验方法

点火方式：自动点火

具透明观测安全窗口、手孔、内部照明灯、顶部排烟装置，可在触摸屏是设置好参数，可用点击触摸屏上按钮、控制面板按钮及遥控器按钮三种方式进行试验。

测温系统

测温铜块

20mm火焰的：重量（打孔前）：1.76±0.01g,直径：5.50mm±0.01;

125mm火焰的：重量（打孔前）：10±0.01g,直径：9.00mm±0.01

热电耦

Φ 0.5mm K 型，进口绝缘式耐高温铠装热电偶，铠装套耐热 1100 ℃ ( 优于标准 1050 ℃ )

20mm火焰从100度升到700度时间为：44±2S

125mm火焰从100度升到700度时间为：54±2S

火焰温度校准工作全在触屏上操作完成

试验装置及试验夹具

主要夹具

试验支架与燃烧喷灯

试验支架

分水平支架与垂直支架与HF级燃烧支架

燃烧喷灯

满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm；喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角），45度均可调节，自然进气，内焰19~40mm，外焰20~125mm，可调整

喷灯支架

喷灯安要求安装在喷灯支架上，该支架可方便调节20°、45°和90°，并能方便移动，同时能精确移回到规定位置

配备可以测量水平和垂直燃烧时内、外焰的标尺一套

配备500MM精确到1MM的钢尺一把，以备试验用

燃气及试验耗材

燃气：甲烷（纯度98%以上，要由供应商凭证书证明），热值998BTU（英国热量单位）/立方英尺。每立方米37.1兆焦耳。（自备）

流量控制系统

主要包括：电磁阀、流量计、减压阀、U形背压力管（差压计）均采用美国MATHESON与DWYER公司原装

流量计：流量量程1000ml/min

燃烧减压阀：1个，可将气体流量调节器至10磅/立方英寸

背压力管：水柱高度精度到5mm或以下

计时系统

由触摸屏和PLC控制，分别记录燃烧时间、***延燃烧时间、第二延燃烧时间、残灼时间

试验区容积

大于0.8m ³ 背景黑色

电源功率

0.5kVA 220V 50-60Hz

主要配件

CH4专用压力表（SMC）

调节阀（SMC）

CH4钢瓶调节阀（含初、次级压力表各一个）

喷灯1个

K型热电偶（英国）、测温铜头

CH4专用流量计（美国MATHESON）

U型压差计（美国DWYER）

计时控制系统：台湾威纶触摸屏+PLC松下或西门子（可选）
