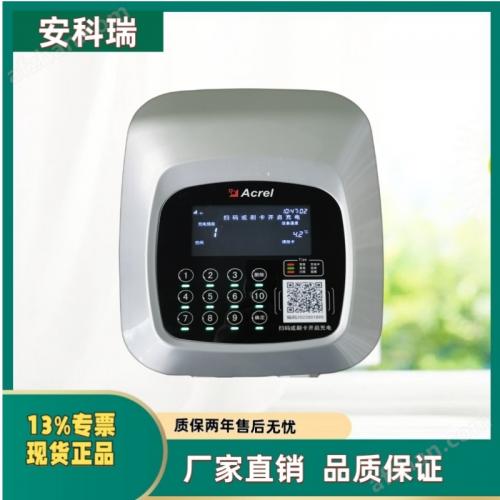

电动自行车充电桩(ACX10S-YHW)

1，产品简介

电动自行车充电桩是电动自行车智能充电设备，具有交流输出电源远程通断控制、 充电安全控制、电度计量、按时计费功能于一体的交流供电装置，该装置能通过电动自行车的 车配充电器为电动自行车充电。支付方式可选择刷卡、扫码使用，设备内部可引出 10 路出线至 专用插座，通过电动自行车的车配充电器完成充电。可连接云平台给用户提供安全可靠及智能 化的充电服务。

2，电动自行车充电桩型号说明

3 .产品功能

可通过电瓶车充电桩的 LED 灯读取充电状态，红灯常亮表示该回路充电中，绿灯常量表 示该回路空闲，红灯闪烁表示充电桩异常报警，可通过液晶读取各回路充电剩余时间及充电 桩的 4G 在线状态。

电瓶车智能充电桩可外接 10 路插座，每个插座只支持一台电瓶车通过车配充电器 充电。

电瓶车智能充电桩可支持刷卡、扫码两种付费充电模式，具体设备支付功能以订货要求 为准。扫码充电功能需与云平台联网后使用。

电瓶车智能充电桩具备语音播报功能。

电瓶车智能充电桩可以按时间或电量充电，充电模式可以通过上位机或无线设置更改。 同时可以设定 1 元对应的充电时间或充电电量。出厂默认为时间充电，对应时间为 1 元 240 分钟。

电瓶车智能充电桩具备检测大功率负载功能，可以设定功率报警值，达到报警值时会断 开对应充电回路，防止用户私接插线板给多台电瓶车充电或大功率设备进行充电。出厂默认 设定 300W。

电瓶车智能充电桩可具备多次刷卡或扫码，再按键充电的功能，充电时间将自动累加。 出厂默认设定 1 次，即刷卡或扫码 1 次按键后，才能再次刷卡或扫码。

电瓶车智能充电桩可开启免费充电功能，针对某些特殊场合使用。出厂默认该功能关闭。

电瓶车智能充电桩可判断继电器故障或计量故障导致的故障回路，相应回路的 LED 红灯 将会闪烁。

当出现电网停电时，来电恢复后可继续使用剩余的时间充电。

用户拔掉充电器或充电器插头未插紧，若还有剩余时间或电量，则会发出报警，同时在 已设定的一定时间内关闭该回路供电。

电瓶车充满电量后，若还有剩余时间或电量，则会发出报警，同时在已设定的一定时间 内关闭该回路供电。

电瓶车智能充电桩每个出线回路均设置有熔断器保护，在发生短路意外时，会使熔断器 熔断。

用于监测出线回路导线温度。

加装进线漏电互感器，可以监测漏电情况，充电桩发生漏电时，红色 LED 灯闪烁报警， 充电桩输出进行断电保护。
