医院DDC楼宇自控系统解决方案

楼宇自控DDC控制系统

建筑设备监控系统向下采用控制器或网关对现场设备进行监控,向上与集成管理平台进行系统集成和信息共享,实现与其他智能系统的信息共享和联动功能。系统采用分散控制、集中管理的控制方式,由现场探测器、执行器、DDC控制器和管理服务器等组成,主要对变配电系统、给排水设备监控、送排风设备监控、空气质量监控系统进行监视和控制。

现场DDC控制器负责采集各监控设备的运行状态,经专业软件系统分析后,制定系统的管理、调度、操作和控制的策略;存取有关数据与控制的参数;管理调度、监视与控制系统的运行;显示系统运行的数据、图像和曲线;打印各类报表;进行系统运行的历史记录及趋势分析;统计设备的运行时间、进行设备维护、保养管理等;以达到节省能耗、节约人力、延长设备使用寿命的目的。

建筑设备监控系统由以监控对象系统组成:

(1)供配电系统;

供配电系统中各数显仪表(由电气专业提供)采集信号后统一通过通讯网关汇总至建筑设备监控系统,实现远程监视的功能。

(2)给排水设备监控;

对相应的水泵进行远程统一管理及控制。并于相应的水池内设置液位检测开关,拾取信号后可联动控制相应水泵。包括给水、排水、中水等设备。

(3)空调系统监控;

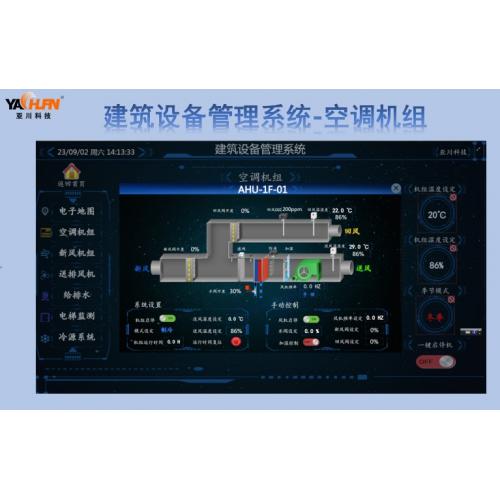

冷水机组信号通过通讯网关接入建筑设备监控系统。对空调机组、新风机组的运行参数进行采集,并对风阀、水阀的开度进行控制。

(4)送排风设备监控;

对相应的风机进行远程统一管理及控制,可根据相应区域的传感器反馈信号对相应风机进行联动控制。

(5)空气质量检测系统。

对地下车库一氧化碳含量进行监测,对地上部分人流密集处(如会议室、食堂等)进行二氧化碳含量监测,对公共区域的温湿度等空气质量参数进行监测,并与相应风机联动,保证空气质量

(6)电梯及电动扶梯系统。

电梯及电动扶梯信号通过通讯网关接入建筑设备监控系统。
