空气流向管理系统(TFGL)

  负压病房TFGL空气流向管理系统

恒温恒湿控制、医院病区与实验室空气流管理

一、TFGL空气流向管理系统结构

TFGL空气流向管理主机 设置于护一站或有人值班的场所，图形化显示负压病区压差值及电动密闭阀开、闭状态；远程控制开、闭电动密闭阀，压差失调及风机故障进行声光报警

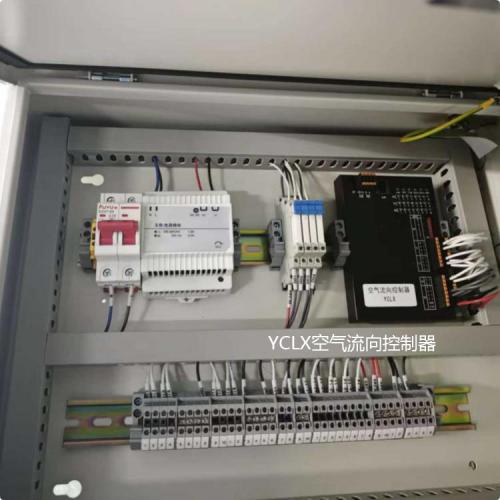

TFLX空气流向控制器 设置于风机房或配电间,控制风阀开闭和风机启停及顺序

TFFL/T风量/风压探测器 设置于风机主管处,探测风量、风压

TFJC压差检测器 设置于风机主管处,探测空气过滤器压差

TFYC/T负压差探测器 设置于房间进行入侧便于观察处、精度<1Pa.与相对应的TFYC/K连接

TFGD手动控制器 设置于房间进入侧便于操作处，控制电动密闭阀开、闭

TFYC/K联动控制器 设置于变风量阀处，自动连续调节阀开启角度，与相对应的TFLX空气流向控制器连接

TFFQ电动执行器 DC24 V、DC2~10 V控制及反馈信号,扭矩>5 Nm,与TFYC/ K配套使用

二、通风系统控制说明

1.为避免空气交叉感染,切断空气传播链,防上出现瞬时正压及气流倒流现象导致的院感事故发生,保障医护人员健康和安全,依据相关规范要求设置通风控制系统。

2.实时监测并液晶显示有压力梯度要求相邻区域的压差,当压差失调时进行声光报警,依据压差变化,自动连续调节电动密闭阔开、闭角度,对房间内排风量进行量化管理,使压差值满足规范及设计要求。

3.实时检测各级空气过滤器压差变化并报警,及时更换堵塞的空气过滤器:根据风管的压力、风量变化,自动控制变频器对系统风量进行调节,保障通风

系统末端稳定的压力梯度及气流流向。

4.可单独联动控制启、闭每间病房及其卫生间的送风、排风管上的电动密闭间进行消毒作业:通风系统意外停止运行时,关闭该系统内所有电动密闭阀防止跨区域空气交叉感染。

5.各区域排凤机与送凤机联动控制启停:污染区、半污染区:启动时先开排风机,后开送风机:关闭时先关送风机,后关排风机。清洁区:启动时无开送风

机,后开排风机:关闭时先关排风机,后关送风机。监视风机故障信号,并进行紧急报警,启动相应预案。

6.TFYC/T负压差探测器设置在房间进入侧便于观察处,安装高度距地16m,实时汉字液晶显示压差值:TFGD手动控制器与TFYC/T相邻安装

实时汉字液品显示电动密闭阀开、闭状态,并有防误触功能:联动控制器与电动执行器设置在电动密闭阔及变风量阀处。

7.TFFL/T 风量/风压探测器、TFJC压差检测器设置于风机主管处:TFLX空气流向控制器设置于风机房或配电间:TFGL空气流向管理系统主机设置在护士站或有人值班的场所,远程控制电动密闭阀等设备开、闭,并存储故障报警和动作状态信息。

8.TFYC/T负压差探测器、TFGD手动控制器、TFYC/K、TFKC联动控制器、TFFL/T风量/风压探测器、TFJC压差检测器均通过WDZN-RYJS2X2.5mmn?并联(T接)连接至TFLX空气流向控制器:TFLX空气流向控制器通过WDZN-RYJS2X15mmn?并联(T接)连接至TFGL管理主机:管线布置可就近借用弱电桥架,其它应采用SC15 镀锌钢管保护。

9.TFGL空气流向管理系统的施工,按照批准的工程设计文件和施工技术方案进行,不得随意变更:确需变更设计时,应由设计单位负责更改并经图审机构审核。
