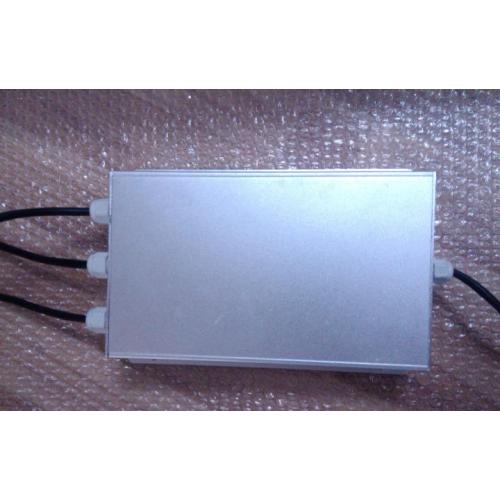

高压电磁感应取能模块(TLTP-QN10D05S)_武汉中旗光电科技有限公司

TLTP 系列高压感应取电装置为分体式安装方式，由开启式取能互感器（TLTP-CT）和感

应取能电源模块（TLTP-PM）两部分组成，开启式取能互感器可以直接悬挂在输电线路上，

也可以安装于电缆沟中，感应取能电源模块则可与用户设备集成设计，共用设备机箱。本装

置适用于 10kV、35kV、110kV、220kV、500kV 等电压等级的高压输电线路。分体式高压

感应取电装置主要用于为户外电力线路在线检测装置、线路设备防盗装置、高压线路污秽在

线监测装置等电力设备提供长期稳定的供电。

根据输电线路上的电流大小，高压感应取电装置具有三种工作状态：

1、输电线路上电流很小，不足以使电路工作，装置处于未启动状态，不对负载输出电压和功率。

2、输电线路上电流足够大，甚至非常大时：此时取能功率控制电路控制取能的功率，在储能电

路储满能量后，取得的功率与负载消耗的功率相等。严格限制多余的能量进入电路，保护电路正

常工作。

3、输电线路上电流能够使装置启动工作，但取得的能量小于负载的功率时：电路处于断续工作

状态。此时，电路以***大效率取能，并为储能电路充电，在储能电路储满能量之前，先不对负载

输出电压和功率，当储能电路储满能量后，再对负载供电。

【注意事项】

设计选型或采购时，务必明确以下参数：

1、高压感应取电装置功率要求，即用户设备的***大用电功率。

2、额定输出电压要求。

3、输电线路的线径、线路正常工作电流范围及***大工作电流。

4、安装方式要求：户内、户外安装，悬挂、放置安装等。

5、电源接口或电源输出电缆长度要求。

6、如需配置锂电池组，请注明选配的电池容量（安时）。
