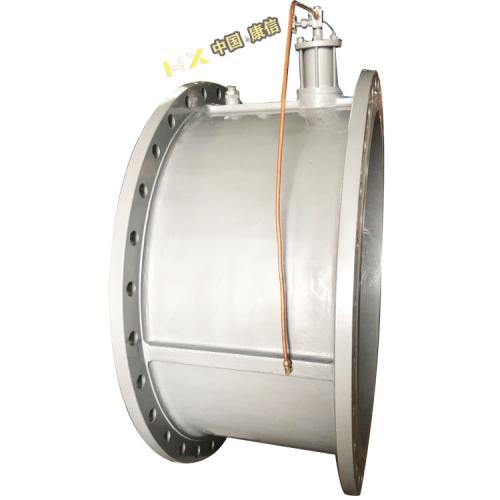

HH49X微阻缓闭蝶式止回阀　

产品型号：HH48X,HH46X，HH49X

公称通径：DN40~DN1000

公称压力：1.0~4.0Mpa

适用介质：水、油品

适用温度：0~80℃

连接形式：法兰

材质：铸铁，铸钢，球磨铸铁，不锈钢

HH49X微阻缓闭蝶式止回阀产品简介

微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质倒流，又能有效的限制破坏性水锤，保证管线的使用安全。不宜适用于含有固体颗粒和粘度较大的颗粒介质。

微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。

HH49X微阻缓闭蝶式止回阀工作原理

微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。

HH49X微阻缓闭蝶式止回阀技术参数

型号	公称压力	强度实验压力	密封压力	适用温度	适用介质	缓闭时间
HH46X	1.0	1.5	1.1	≤80℃	海水	≤60秒
HH48X	1.0	2.4	1.76		污水
HH48X	1.6	3.75	2.75		清水

微阻缓闭止回阀主要零件名称

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸钢、铸铁、球铁	铸钢、	不锈钢	不锈钢	丁晴橡胶

微阻缓闭止回阀连接尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	140	150	170	180	190	200	210	230	250	270	290	310	330	350	390	430	470	510	550
H	200	215	225	235	280	290	310	350	415	450	480	550	585	290	720	780	840	990	1050
H1	88	98	108	118	130	148	172	210	240	264	297	324	351	480	434	491	549	600	655

HH49X微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
