迷你无线幻彩控制器(LED2013-X)_深圳驰生源科技有限公司

可控制：TM18XX、UCS19XX、TA99XX、UCS6909、WS2811、LPD6803、LPD8806…等系列IC，订货请注明IC型号。一、 基本参数：

工作电压：DC 7-24V （5V 需要定制，订货请注明）
工作电流：< 10 mA
工作温度：-20℃——60℃
尺寸： L29 * W12 * H3 mm
重量：0.02kg
效果模式：300种，覆盖市场上所有幻彩控制器效果
操作方式：14键多功能RF无线遥控器（433.92MHZ）和4键大功率RF无线遥控器两种版本
***大控制点数： 2048点
控制器距灯条***点的距离：<=30米
遥控距离：空旷50米（14键多功能RF遥控器）、空旷500米（4键大功率RF遥控器）

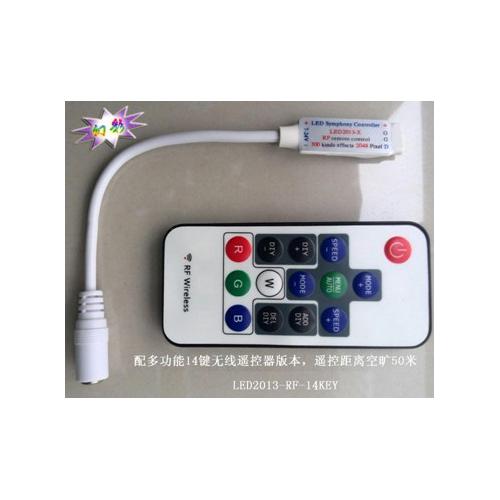

二、 产品图片： 三、 连接示意图： 四、 功能特点：

体积1.2CM×2.9CM，史上***小功能***多的无线幻彩控制器
RF集成板上一体化，灵敏稳定、简介方便
300种效果，秒杀市场上一切幻彩控制器
控制2048像素点，堪比大控制器
任意组合16个节目效果功能，满足客户自编程需求（配14键多功能RF遥控器版本才有此功能）
14键超薄RF遥控器（433.92Mhz）或4键大功率RF遥控器控制，功能多、操作直观、遥控距离远
遥控器对码学习功能
宽电压输入，7-24V通用（可订做5V）
静态单色效果32级亮度可调
有自动播放、调节点数、速度、关机自动保存功能
另配一台主控可无线同步所有控制器功能（500米范围内），详见主控说明书

五、 操作说明： 4键大功率遥控器版本操作说明： On/Off ：开机/关机 — ：模式- / 速度- + ：模式+ / 速度+ Mode/Speed ：模式调节/速度调节功能切换（当Mode/Speed与— 同时按下同时松开时切换到自动播放模式）调节点数：关机状态下才可以调节点数，先按“On/Off”键关机，再按“Mode/Speed”键进入点数调节菜单，这时按“+”和“—”来调节点数，调节过程中同时按住“Mode/Speed”键可以快速调节。调节完毕后按“On/Off”键保存退出。 14键多功能遥控器版本操作说明： 开机播放状态下操作说明：

开机 / 关机 (关机时保存参数)。

300个节目效果+ (按下该按键将自动切换到300个节目效果播放列表，且单曲循环播放)。

300个节目效果- (按下该按键将自动切换到300个节目效果播放列表，且单曲循环播放)。

速度+ (10级速度可调) / 亮度+ (静态单色效果时该按键为调节亮度+功能，32级亮度可调，长按15S可达到***亮)。

速度- (10级速度可调) / 亮度- (静态单色效果时该按键为调节亮度-功能，32级亮度可调，长按15S可达到***暗)。

自动循环播放，当前处于播放300个节目效果列表时按下该按键则自动循环播放300个节目，当前处于播放自定义组合节目效果列表时按下该按键则自动循环播放自定义组合的节目效果。

将当前播放的节目效果添加到自定义组合播放列表中，如果添加成功灯条会快速闪一下 (处于播放300种节目效果时该按键才有效)，***多可添加16个节目效果，为了保证添加成功可按多次同一个节目效果不会被重复添加。

将当前播放的节目效果从自定义组合播放列表中删除，如果删除成功灯条会自动切换到下一个自定义组合节目效果播放 (处于播放自定义组合节目效果时该按键才有效)，全部删除完的时候自动切换到300个节目效果播放列表。

自定义组合节目效果+ (按下该按键将自动切换到自定义组合节目效果播放列表，且单曲循环播放)。

自定义组合节目效果- (按下该按键将自动切换到自定义组合节目效果播放列表，且单曲循环播放)。

静态单色白光 / 解除遥控器匹配功能 (长按该按键5秒，解除遥控器一对一匹配功能，解除后该控制器可以被所有遥控器控制，尽管该遥控器在不能控制该控制器的情况下、关机状态下长按都有效)，解除成功灯条白光闪三下。

静态单色红光。

静态单色绿光 / 设置遥控器对码功能 (长按该按键5秒，设置遥控器一对一匹配功能，设置后该控制器只能被该遥控器控制，任何时候任何状态下、关机状态下长按都有效)，设置成功灯条绿光闪三下。

静态单色蓝光 (此时按“MODE+”键可以切换到静态单色黄、静态单色青、静态单色紫等节目效果)。

关机状态下设置菜单操作说明： 调节LED点数：1、首先保证控制器处于关机状态，如未关机请先按键关机。 2、长按键3秒，进入点数设置菜单，此时灯条亮灯显示当前点数。 3、按键或键可逐个调节点数，按键或键每次调节32个点，长按可以快速调节。 4、设置完毕后，按键保存退出。调节灯条RGB顺序：由于每个灯珠厂家的RGB封装顺序有可能不同，PCB板硬件电路灯珠与IC的RGB连接线路也有可能不同，这样会导致LED灯条显示的RGB顺序不对，可以通过以下操作方法校正： 1、首先保证控制器处于关机状态，如未关机请先按键关机。 2、长按键3秒，也是进入点数设置菜单，此时灯条亮灯显示当前点数。 3、按键调节直到灯条显示为红光。 4、按键调节直到灯条显示为绿光。 5、按键调节直到灯条显示为蓝光。 6、按键保存退出。无线同步功能：另配一台主控可在500米范围内无线同步所有该控制器，也可对某台控制器进行单独控制，详见主控说明书。
