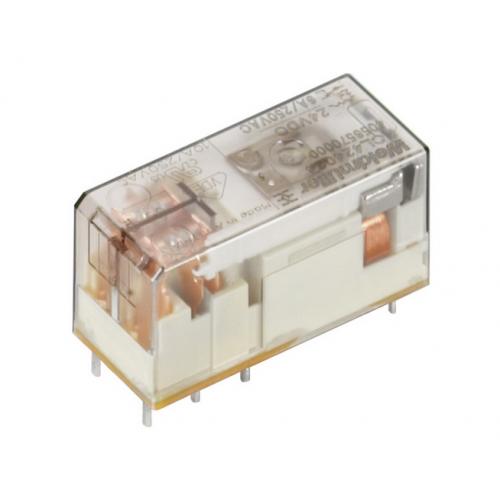

魏德米勒RCL424024中间继电器4058570000现货
|
订货数据 |
|
类型 |
RCL424024 |
|
订货号 |
4058570000 |
|
版本 |
TERMSERIES, 继电器, 触点数: 2 转换触点 AgNi 90/10, 额定控制电压: 24 V DC, 持续电流: 8 A, 插拔联接 |
|
GTIN (EAN) |
4032248189298 |
|
***小包装数 |
20 pc(s). |
|
|
|
尺寸及重量 |
|
宽度 |
12.7 mm |
|
宽度 (英寸) |
0.5 inch |
|
高度 |
29 mm |
|
高度 (英寸) |
1.142 inch |
|
深 |
15.7 mm |
|
深度 (英寸) |
0.618 inch |
|
净重 |
14.4 g |
|
|
|
温度 |
|
湿度 |
40°C / 93% 相对湿度，无凝结 |
|
工作温度 |
-40 °C...70 °C |
|
存储温度 |
-40 °C...85 °C |
|
|
|
输入 |
|
额定控制电压 |
24 V DC |
|
直流额定电流 |
16.7 mA |
|
额定功率 |
400 mW |
|
吸合 / 释放电压, 典型值 |
16.8 V / 2.4 V DC |
|
线圈电阻 |
1440 Ω ± 10 % |
|
|
|
输出 |
|
额定开关电压 |
250 V AC |
|
开关电压，交流 |
400 V |
|
持续电流 |
8 A |
|
浪涌电流 |
15 A / 4 s |
|
交流开关容量 (阻性) |
2000 VA |
|
直流开关容量 (阻性) |
192 W @ 24 V |
|
动作延时 |
≤ 8 ms |
|
断开延时 |
≤ 6 ms |
|
***小切换功率 |
1 mA @ 24 V, 10 mA @ 12 V, 100 mA @ 5 V |
|
额定负载下的开关频率 |
0.1 Hz |
|
|
|
触点数据 |
|
触点数 |
2 |
|
触点设计 |
转换触点 |
|
触点材料 |
AgNi 90/10 |
|
机械使用寿命 |
30 X 106 回路 |
|
|
|
绝缘设计 |
|
额定电压 |
250 V |
|
爬电距离和电气间隙距离输入 - 输出 |
≥ 10 mm |
|
介电强度输入 - 输出 |
5 kVeff / 1min |
|
相邻触点的介电强度 |
2,5 KVeff / 1 Min. |
|
开放式触点的介电强度 |
1 kVeff / 1 min |
|
防护等级 |
IP20 |
|
绝缘材料组 |
IIIa |
|
污染等级 |
2 |
|
过压等级 |
III |
|
|
|
详细标准及认证情况 |
|
标准 |
IEC 61810-1, UL508 |
|
CSA 认证号 |
249409-2426937 |
|
cURus 证书号 |
E224238 |
|
|
|
联接参数 |
|
导线连接方式 |
插拔联接 |
|
间距 mm (P) |
5 mm
|
|
供应商参考报价：￥20
