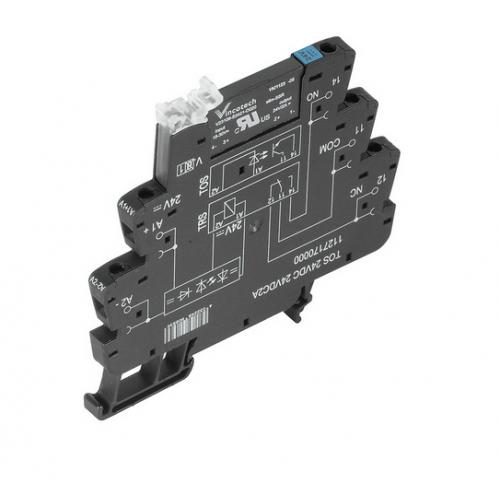

魏德米勒WeidmullerTOS 24VDC 24VDC2A TERM固态继电器
订货信息
|
类型 |
TOS 24VDC 24VDC2A |
|
订货号 |
1127170000 |
|
版本 |
TERMSERIES, 固态继电器, 1 常开触点 (MOS-FET), 额定控制电压: 24 V DC ±20 % , 额定开关电压: 3 V... 33 V DC, 持续电流: 2 A, 螺钉联接 |
|
GTIN (EAN) |
4032248908936 |
|
***小包装数 |
10 pc(s). |
尺寸及重量
|
宽度 |
6.4 mm |
|
宽度 (英寸) |
0.252 inch |
|
高度 |
89.6 mm |
|
高度 (英寸) |
3.528 inch |
|
深 |
87.8 mm |
|
深度 (英寸) |
3.457 inch |
|
重量 |
34 g |
|
净重 |
32.2 g |
温度
|
湿度 |
5 至 95% 相对湿度，Tu = 40°C，非冷凝 |
|
工作温度 |
-20 °C...60 °C |
|
存储温度 |
-40 °C...70 °C |
控制侧
|
额定控制电压 |
24 V DC ±20 % |
|
额定控制电流 |
11.5 mA DC (±20%) |
|
额定功率 |
0.29 W |
|
开启/回动电压 |
14 V / 12.5 V DC |
|
Inrush / breaking current |
6.2 mA / 5.4 mA DC |
|
状态显示 |
绿色 LED |
|
保护电路 |
飞轮二极管, 反极性保护 |
|
替换继电器的线圈电压有别于额定控制电压 |
无 |
|
替换继电器的线圈电压 |
24 V DC |
负载侧
|
额定开关电压 |
3 V... 33 V DC |
|
持续电流 |
2 A |
|
额定开关电流 |
2 A |
|
浪涌电流 |
15 A / 10 ms |
|
动作延时 |
<60 ?s |
|
断开延时 |
<600 ?s |
|
负载时的压降 |
≤ 120 mV |
|
漏电流 |
<10 ?A |
|
***小开关电流 |
5 mA |
|
短路保护 |
无 |
|
负载侧保护电路 |
飞轮二极管 |
|
开关频率（DC 控制电压） |
300 Hz |
触点类型
基本信息
|
安装导轨 |
TS 35 |
|
阻燃等级符合 UL 94 |
V-0 |
绝缘设计
|
额定电压 |
300 V |
|
污染等级 |
2 |
|
过压等级 |
III |
|
电气间隙和爬电距离，输入—输出 |
≥ 5.5 mm |
|
控制端 - 负载端间的耐压强度 |
2.5 kVeff |
|
安装导轨的介电强度 |
4 kVeff / 1 分钟 |
|
抗冲击耐压 |
6 kV (1.2/50 ?s) |
|
防护等级 |
IP20 |
联接参数
|
导线连接方式 |
螺钉联接 |
|
额定连接下的裸线长度 |
8 mm |
|
拧紧力矩 |
0.4 Nm |
|
额定连接下的压接范围 |
1.5 mm? |
|
***小压接面积 |
0.14 mm? |
|
压接面积 |
2.5 mm? |
|
导线***小压接面积 AWG |
AWG 26 |
|
导线压接面积 AWG |
AWG 14 |
|
单股导线的***小压接面积 |
0.14 mm? |
|
单股导线截面 |
2.5 mm? |
|
***小压接面积 软导线 |
0.14 mm? |
|
压接面积 软导线 |
2.5 mm? |
|
多股软导线的***小压接面积(AWG) |
AWG 26 |
|
多股软导线的压接面积(AWG) |
AWG 14 |
|
***小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 |
0.25 mm? |
|
压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 |
2.5 mm? |
|
软导线的***小压接面积，带管状端头 (DIN 46228-1) |
0.25 mm? |
|
软导线的压接面积，带管状端头 (DIN 46228-1) |
2.5 mm? |
|
多股软导线的***小压接面积（双线） |
0.5 mm? |
|
多股软导线的压接面积（双线） |
1 mm? |
|
螺丝刀口尺寸 |
尺寸 PH0 |
|
测量规 按照 60 947-1 标准 |
A1, B1 |
额定数据
|
环境温度 (工作时) |
60 °C |
|
接线面积 AWG，***小值 |
AWG 26 |
|
接线面积 AWG，值 |
AWG 14 |
|
导线类型 |
铜制硬导线, 铜制软导线 |
|
拧紧扭矩 |
0.4 Nm |
|
污染等级 |
2 |
产品信息
|
订货数据提示文字 |
备用固态继电器
型号: SSS 24 V/24 V 2 A DC
订货号:4061190000 |
|
技术数据 |
配件和尺寸图: 参见 TERM 系列配件页 |
|
 |
|
