一、产品概述

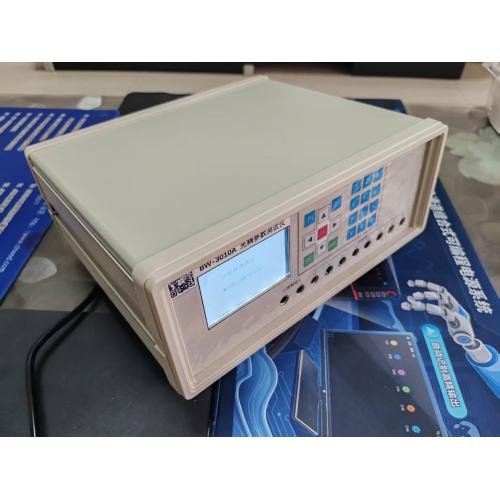

BW-3010A 是陕西博微电通科技针对光耦研发的便携式测试设备，支持输入正向压降（VF）、输出反向漏电流（ICEO）、耐压（BVCEO）、电流传输比（CTR）等核心参数测试。
BW-3010A型光藕参数测试仪是专为各种4脚三极管型的光电耦合器的功能和参数测试及参数”合格/不合格”(OK/NO)判断测试，BW-3010A为各种光藕提供了输入正向压降（VF）和输出反向耐(ICEO)、耐压BVCEO、传输比(CTR)等 。中文软件界面友好,简化了系统的操作和编程,提供了快速的一次测试条件和测试参数的设定,测试条件及数据同步存入EEPROM中，测试条件可以任意设置，测试正向压降和输出电流大可达1A，操作简便，实用性强。广泛应用与半导体电子行业、新能源行业、封装测试、家电行业、科研教育等领域来料检验、产品选型等重要检测设备之一。
产品电气参数：
产品信息
产品型号：BW-3022A
产品名称：晶体管光耦参数测试仪；
物理规格
主机尺寸：深 305*宽 280*高 120(mm)
主机重量：＜4.5Kg
主机颜色：白色系
电气环境
主机功耗：＜75W
环境要求：-20℃～60℃（储存）、5℃～50℃（工作）；
相对湿度：≯85%；
大气压力：86Kpa～106Kpa；
防护条件：无较大灰尘，腐蚀或爆炸性气体，导电粉尘等；
电网要求：AC220V、±10%、50Hz±1Hz；
工作时间：连续；
产品特点：
▶大屏幕液晶,中文操作界面,显示直观简洁,操作方面简单
▶大容量EEPROM存储器,储存量可多达1000种设置型号数.
▶全部可编程的DUT恒流源和电压源.
▶内置继电器矩阵自动连接所需的测试电路,电压/电流源和测试回路.
▶高压测试电流分辨率1uA,测试电压高可达1400V；
▶重复”回路”式测试解决了元件发热和间歇的问题；
▶软件自校准功能；
▶自动测试测DUT短路、开路或误接现象,如果发现,就立即停止测试；
▶DUT的功能检测通过LCD显示出被测器件/DUT的类型，显示测试结果是否合格,并有声光提示；
▶两种工作模式：手动、自动测试模式。
BW-3010A主机和DUT的管脚对应关系
|
型号类型
|
P1
|
T1
|
P2
|
T2
|
P3
|
T3
|
P4
|
T4
|
|
光藕PC817
|
A
|
A测试端
|
K
|
K测试端
|
E
|
E测试端
|
C
|
C测试端
|
BW-3010A测试技术指标：
1、 耐压(VCEO)测试指标
|
测试范围
|
分辨率
|
精度
|
测试条件
|
|
0-1400V
|
1V
|
<2%+2RD
|
0-2mA
|
2、输入正向压降(VF)
|
测试范围
|
分辨率
|
精度
|
测试条件
|
|
0-2V
|
2mV
|
<1%+2RD
|
0-1000MA
|
3、反向漏电流(ICEO)
|
测试范围
|
分辨率
|
精度
|
测试条件
|
|
0-2000uA
|
1UA
|
<5% +5RD
|
BVCE=25V
|
4、电流传输比(CTR)
|
测试范围
|
分辨率
|
精度
|
测试条件
|
|
0-9999
|
1%
|
1% +5RD
|
BVCE：0-20V
IF:0-100MA
|
5、输出导通压降(VCE(sat))
|
测试范围
|
分辨率
|
精度
|
测试条件
|
|
0-2.000V
|
2mV
|
1% +5RD
|
IC：0-1.000A
IF:0-1.000A
|
测试：CTR 精度达 1%+5RD，耐压测试范围 0-1400V，分辨率 1V，可满足工业级检测需求。便携设计：尺寸 305×280×120mm，重量＜4.5kg，支持 - 20℃~60℃宽温环境工作，适合现场快速检测。智能功能：内置 1000 组测试条件存储、自动短路 / 开路保护、声光提示及中文软件界面，操作简便且可靠性高。工业控制：工业自动化设备中的 PLC、伺服驱动器需通过光耦实现强弱电隔离，测试设备可帮助制造商提升产品抗干扰能力和可靠性。消费电子：智能家居、白色家电的电源模块中光耦广泛应用，快速检测可降低售后故障率，提升品牌口碑。科研教育：高校和实验室可利用其特性进行光耦器件研发和参数验证，支持教学实验和学术研究。2. 客户方向半导体产业链：晶圆厂、封装测试厂、IDM 企业用于器件分选和质量管控，例如比亚迪半导体、士兰微等企业的产线检测。设备制造商：新能源汽车厂商（如宁德时代、比亚迪）、工业设备企业（如西门子、汇川技术）的来料检验和研发测试。第三方检测机构：中析检测中心等机构依据 IEC 60747-5-5、GB/T 15651 等标准，为客户提供光耦认证测试服务。
高校与科研院所：西安电子科技大学、中科院微电子所等单位用于光电器件研究和教学实验。
三、测试对客户的价值分析
通过 CTR 线性度、隔离耐压等参数测试，可筛选出性能偏差的器件，降低产品因光耦失效导致的故障率。例如，某新能源汽车 BMS 厂商采用 BW-3010A 后，售后返修率下降 40%。便携式设计减少送检时间和运输成本，尤其适合分布式生产场景。某家电企业引入该设备后，单条产线年检测成本降低 30%。支持快速设置和批量测试，提升产线效率。例如，某封装测试厂使用 BW-3010A 后，单小时测试产能提升至 2000 颗。
满足 AEC-Q101（汽车电子）、UL1577（隔离标准）等认证要求，帮助客户产品进入市场。例如，某光伏逆变器厂商通过测试后，成功获得 TÜV 认证。
四、核心优势与性价比分析
1. 核心优势技术指标：1400V 耐压测试能力优于同类产品（如艾德克斯 IT-M3300 系列高 300V），支持高压光耦（如 AQV214E）的全参数检测。
便携性：4.5kg 重量和宽温工作特性，适合现场维护和移动检测，对比台式设备（如 Keysight B1500A）更具灵活性。
高可靠性设计：通过第三方机构 EMC 测试，抗干扰能力强，适合复杂工业环境长期使用。
供应商参考报价：面议
