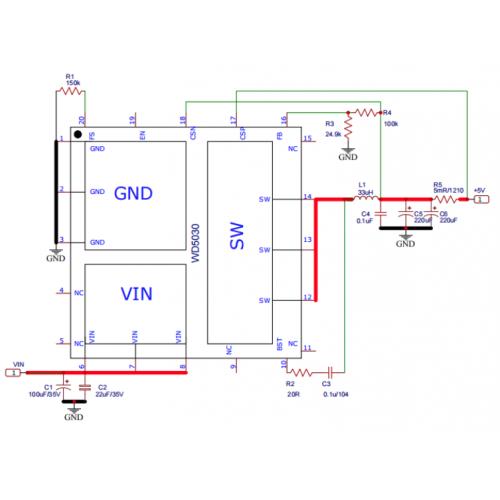

12V降5V大电流同步降压(WD5030)

产品规格参数

输入特性

电压范围：7V 至 30V，可支持过压保护至 38V，能适应多种不同供电环境，无论是工业设备常见的 24V 电源，还是通信设备中的 12V 系统，均可稳定接入。

抗干扰能力：具备出色的电源噪声抑制能力，可有效过滤输入电源中的杂波与干扰信号，保障转换过程不受外部噪声影响。

输出特性

输出电流：***大输出电流可达 15A，能够轻松应对如工业电机驱动、大功率通信模块等高负载需求，确保设备在满负荷运行时也能获得稳定充足的电力供应。

输出电压：支持 1V 至 25V 的可调输出电压，用户可依据实际应用需求，通过外部电路精准设置输出电压值，满足不同电路对供电电压的多样化要求。

电压精度：FB 参考电压精度高达 1.0V±2%，保证输出电压稳定精准，为对电压稳定性要求极高的电路，如高精度模拟电路、射频电路等，提供稳定可靠的电源。

转换效率：在典型的 12V 转 5V 应用场景中，效率***高可达 96%，极大程度减少了能源在转换过程中的损耗，降低设备整体功耗，不仅节能环保，还能有效减少设备发热，延长设备使用寿命。

开关频率：开关频率可在 85KHz - 300KHz 范围内通过 FS 引脚电阻灵活调整。较高的开关频率可使外部滤波元件选用更小尺寸，节省电路板空间，适用于对空间要求苛刻的应用；较低的开关频率则能降低开关损耗，提升转换效率，适用于对效率要求较高的场景。

工作温度范围：能够在 - 40°C 至 150°C 的极端温度环境下稳定工作，无论是在寒冷的户外设备，还是高温的工业炉旁，都能确保电源转换功能正常运行，展现出卓越的环境适应性。

封装形式：采用 QFN5*5 封装，该封装形式具有尺寸小、散热性能好等优点，热阻 θJA = 40°C/W，有效将芯片工作产生的热量散发出去，保障芯片在高负载运行时的稳定性。
