3.3V升5V2A升压转换(WD1016)

WD1016 是一款具有特定性能和特点的升压转换器，以下是对其特点的进一步分析：

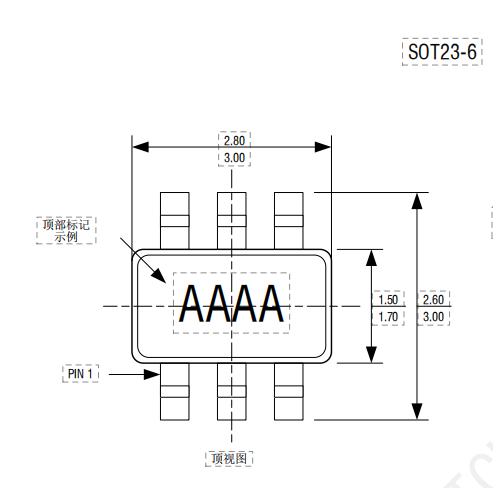

封装形式：采用 6 引脚 SOT23 封装，这种封装形式具有体积小的特点，适合小型化的电子设备应用，能有效节省电路板空间。

工作频率：开关频率为 1.2MHz，较高的开关频率使得它可以使用高度为 2 毫米或更低的微型、低成本电容器和电感器。这不仅有利于降低成本，还能进一步减小整个电源模块的体积，满足小型化应用的需求。

软启动功能：内部具备软启动功能，可使浪涌电流较小。在电路启动时，能够避免过大的电流冲击，这对于保护电池以及延长电池使用寿命非常有利，特别适用于依靠电池供电的低功耗应用场景。

调制模式切换：具有在轻负载时自动切换到脉冲频率调制模式的特点。这种切换能在轻负载情况下有效降低功耗，提高电源效率，使芯片在不同负载条件下都能保持较好的性能表现。

保护功能：集成了欠压锁定、限流以及热过载保护功能。欠压锁定可防止芯片在输入电压过低时工作，避免出现异常；限流功能能限制输出电流，防止因电流过大损坏电路元件；热过载保护则在芯片温度过高时采取措施，防止芯片因过热而损坏，这些保护功能有效增强了芯片的稳定性和可靠性，能防止在输出过载等情况下造成损坏。

封装形式：采用小巧的 6 引脚 SOT - 23 封装形式，这种封装体积小，占用电路板空间少，适合应用于对空间要求苛刻的小型电子设备中，有助于实现设备的小型化和轻薄化。

WD1016 运用固定频率的峰值电流模式升压调节器架构，对反馈引脚上的电压加以调节。若想深入理解 WD1016 的运行机制，可参照图 2 所示的框图。在每一个振荡器周期起始阶段，控制电路会促使 MOSFET 导通。考虑到占空比一旦大于 50％，就可能引发次谐波振荡，为避免这种情况，在电流检测放大器的输出端增设了稳定斜坡，经处理后的结果被输送至 PWM 比较器的负输入端。当该负输入端的电压与误差放大器的输出电压相等时 ，后续电路将依照既定逻辑执行相应动作 。

WD1016 采用固定频率的峰值电流模式升压调节器架构，来调节反馈引脚上的电压。参考图 2 的框图能更好理解其操作原理。在每个振荡器周期开始时，控制电路会导通功率 MOSFET。为防止占空比大于 50％时出现次谐波振荡，在电流检测放大器的输出端增加稳定斜坡，并将结果馈入 PWM 比较器的负输入。当此电压等于误差放大器的输出电压时，功率 MOSFET 会关闭。

误差放大器输出端的电压是 0.6V 带隙基准电压和反馈电压之差的放大形式。借助这种方式，通过调节峰值电流水平，可使输出保持稳定。若反馈电压开始下降，误差放大器的输出就会增加，这会让更多电流流过功率 MOSFET，进而增加传递到输出的功率。

此外，WD1016 具备内部软启动功能，该功能既能限制启动时的输入电流量，又能限制输出的过冲量，保障电路在启动阶段的稳定性和可靠性。
