220V 转 12V高性能开关电源(WD5208)

   WD5208 芯片：高性能 AC-DC 非隔离开关电源解决方案 一、产品概述 WD5208 是一款低成本、高性能的非隔离开关式交流转直流转换降压芯片，内部集成了 650V 耐压的功率 MOSFET，能够实现额定 500mA 的电流输出，峰值电流可达 700mA。该芯片凭借其卓越的性能和简便的应用特性，在众多领域中得到了广泛应用。

二、应用领域

        智能电表：特别适用于 GPRS 单相远程智能电表模块，为电表的稳定运行和数据传输提供可靠的电源支持。

       小家电控制：在家用电器控制模块，如智能插座、小家电控制板等方面表现出色，为 MCU 供电，实现精准的电器控制功能。

       照明设备：在 LED 应急灯等照明产品中，能高效地将交流电转换为所需的直流电，保障照明设备的稳定工作。

三、产品特性

       宽输入输出范围：输入电压范围为 20V - 380V，输出电压可在 3V - 36V 之间灵活调节，能够满足多种不同场景的电源需求。例如，可实现交流 220V 转 12V、转 5V、转 3.3V，且在交流转 12V 时，基本大电流可达 800mA。

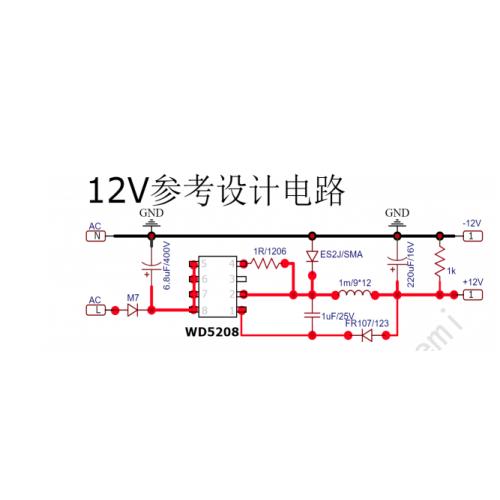

      电路简洁高效：以交流转 12V 为例，外围元件少，电路设计简单，大大降低了产品的开发成本和空间占用。同时，采用 “Buck” 降压型转换电路，具有高效率的特点，能够有效节省能源。

        多重保护功能：内部集成软启动电路，具备过载保护、过压保护、过热保护以及自恢复功能，确保芯片在各种复杂工作条件下的安全性和稳定性。

      高能源效率：在能源效率方面达到了六级能效的高要求，符合当前节能环保的趋势，为绿色能源应用提供了有力支持。

       灵活电压调节：默认交流 220V 转 12V 输出时，FB 脚悬空。如需改变输出电压，直接调节 FB 脚的阻值即可，操作简单方便，为用户提供了极大的灵活性。

      环保封装：采用 SOP - 8 环保封装，不仅有利于环境保护，还在尺寸和重量方面具有优势，不使用变压器，进一步减小了产品体积和重量，便于产品的集成和安装
